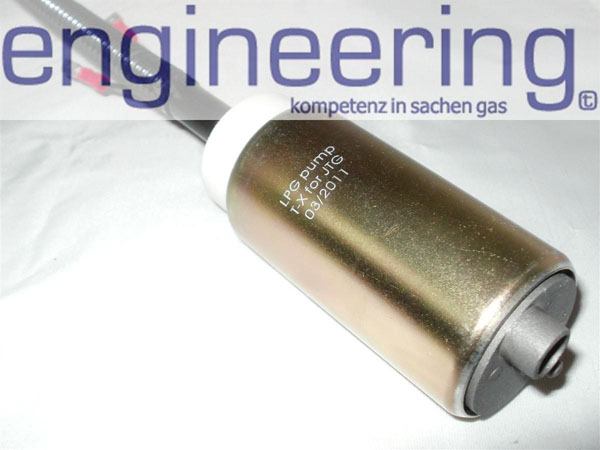

Gasfeste Kraftstoffpumpe TX® für ICOM Gasanlagen
Die hier vorgestellte Pumpe TX® besitzt die gleiche Pumpenkennlinie wie die von ICOM verwendete Pumpe bei gleichen technischen Daten (Volumenstrom, Arbeitsdruck, Maximaldruck und Stromaufnahme) und besitzt zudem eine dreifache Metalllagerung (2 Radiallager, 1 Axiallager).
Die Pumpe TX® wurde vom TÜV Süd homologiert (E8 67R-01 6210) und ist dadurch für die Verwendung in der Gasanlage JTG von ICOM zugelassen. Zudem wurde der konstruktive Aufbau durch ein Gebrauchsmuster abgesichert (20 2011 001 398.7) und der Name "TX" als eingetragenes Markenzeichen geschützt.
Durch diesen konstruktiven Aufbau ist sichergestellt, dass diese Pumpe im Gasbetrieb dauerfest ist und ohne die Additive aus dem Otto-Kraftstoff auskommt.
Die Federkräfte können von dem gehärteten Axiallager aus Metall im Boden des Pumpenkörpers optimal aufgenommen werden. Die Radiallager sorgen für eine optimale Gleitlagerpaarung mit der Rotorwelle.
Die Rotorwelle hat am unteren Ende eine Einkerbung und stellt so die Verbindung zum Turbinenrad über einen Formschluss her. Dadurch ist ein ständiges Antreiben des Turbinenrades über die Rotorwelle sichergestellt.
Durch diese Maßnahmen wird die Lebensdauer der Kraftstoffpumpe im Gegensatz zu den herkömmlichen Pumpen um ein vielfaches verlängert.
Die Pumpe TX® wurde vom TÜV Süd homologiert (E8 67R-01 6210) und ist dadurch für die Verwendung in der Gasanlage JTG von ICOM zugelassen. Zudem wurde der konstruktive Aufbau durch ein Gebrauchsmuster abgesichert (20 2011 001 398.7) und der Name "TX" als eingetragenes Markenzeichen geschützt.
Durch diesen konstruktiven Aufbau ist sichergestellt, dass diese Pumpe im Gasbetrieb dauerfest ist und ohne die Additive aus dem Otto-Kraftstoff auskommt.
Die Federkräfte können von dem gehärteten Axiallager aus Metall im Boden des Pumpenkörpers optimal aufgenommen werden. Die Radiallager sorgen für eine optimale Gleitlagerpaarung mit der Rotorwelle.
Die Rotorwelle hat am unteren Ende eine Einkerbung und stellt so die Verbindung zum Turbinenrad über einen Formschluss her. Dadurch ist ein ständiges Antreiben des Turbinenrades über die Rotorwelle sichergestellt.
Durch diese Maßnahmen wird die Lebensdauer der Kraftstoffpumpe im Gegensatz zu den herkömmlichen Pumpen um ein vielfaches verlängert.

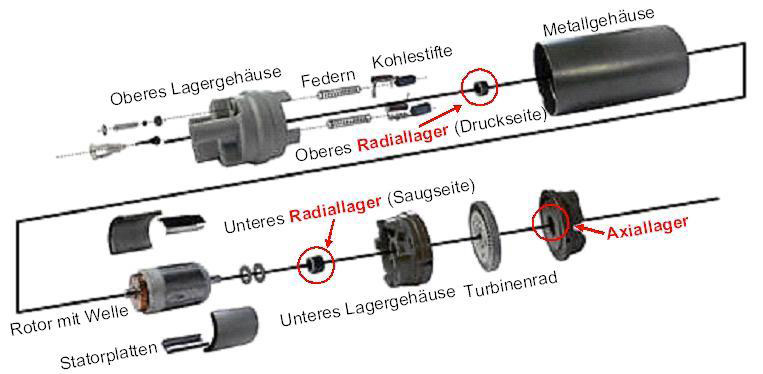

Konstruktiver Aufbau der TX® Pumpe
Entscheidende Merkmale für eine möglichst lange Lebensdauer im Gasbetrieb (mind. 6.000 Stunden) sind die Verwendung von insgesamt 3 Metalllagern (rot dargestellt). In der aktuellen Version ist diese Pumpe komplett anschlussfertig aufgebaut für einen einfachen Tausch gegen die original verbaute ICOM-Pumpe.
Technische Daten der TX® Pumpe
| Arbeitsdruck: | 3 bar |
| max. Pumpendruck: | 6 bar |
| max. Volumenstrom: | 135 l/h |
| Stromaufnahme bei 3 bar: | 5 A |
| Leistungsaufnahme: | 60 W |
| Elektroanschlüsse: | |
| Minus (Masse, über Ringöse): | 4,0 mm |
| Plus (Positiv, über Ringöse): | 4,0 mm |
Technische Änderungen gegenüber der T-X V.3 Pumpe
| TX® | T-X V.3 | |
|---|---|---|
| Arbeitsdruck: | 3 bar | 2-3 bar |
| max. Pumpendruck: | 6 bar | 5 bar |
| max. Volumenstrom: | 135 l/h | 105 l/h |
| Stromaufnahme bei 3 bar: | 5 A | 4,5 A |
| Leistungsaufnahme: | 60 W | ca. 55 W |
| Elektroanschlüsse: | ||
| Minus (Masse, über Ringöse): | 4,0 mm | 4,8 mm |
| Plus (Positiv, über Ringöse): | 4,0 mm | 6,3 mm |
